MU-0808 8×8 מטריקס אודיו דיגיטלי

FHBAVTEC MU-0808 8×8 Digital Audio Matrix הוא מעבד 8×8 Digital Audio Matrix בדרגה ארגונית שתוכנן לניתוב אותות מורכב, ערבוב מדויק ועיבוד דינמי מתקדם בסביבות AV מקצועיות. מופעל על ידי מנוע ADI SHARC 21489 DSP סטנדרטי בתעשייה הפועל ב-450 מגה-הרץ SIMD, ה-MU-0808 מספק ביצוע אודיו עם חביון נמוך במיוחד ואמינות סאונד בתולית בכל חדרי ישיבות ארגוניים, אולמות להשכלה גבוהה, מתקנים ממשלתיים וחללי אירועים רב-תכליתיים.

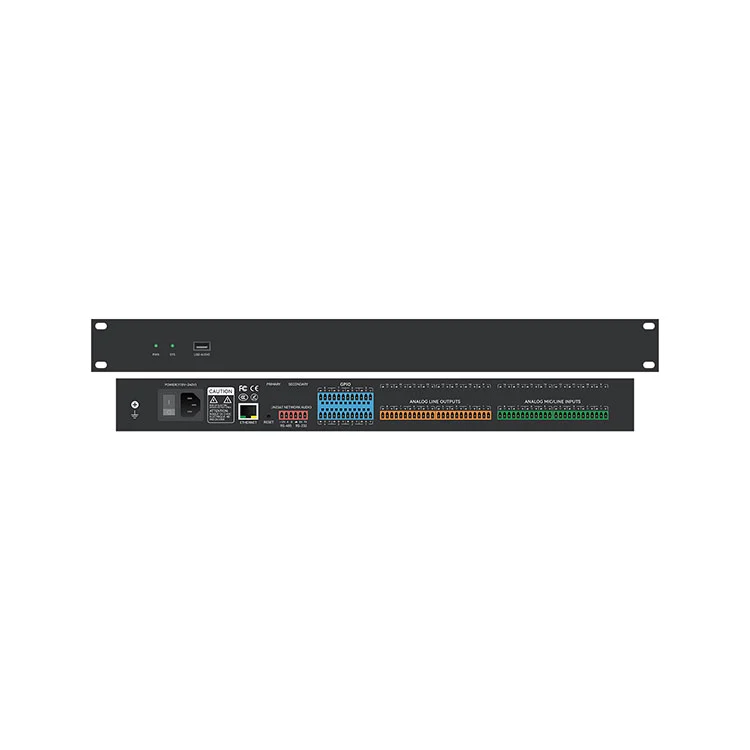

מוקף במארז פלדה קומפקטי 1U מתלה, ה-MU-0808 מאחד אלגוריתמי אודיו DSP חיוניים - כולל ביטול אקו אקוסטי (AEC), דיכוי משוב אדפטיבי (AFC), בקרת רעש אקטיבית (ANC), שיתוף רווח אוטומטי, מיקס/מיקס דינמי, Matrix/Graph Compression, EQ פרמטרי. עם ממשקי שליטה מרובי פרוטוקולים כולל Ethernet (TCP/IP), RS232, RS485 ויציאות לוגיות GPIO הניתנות להתאמה אישית, ה-MU-0808 מספק יכולת אינטגרציה חלקה למערכות AV מודרניות.

תכונות מפתח

• 8 כניסות אנלוגיות ו-8 יציאות אנלוגיות:מחברי מסוף בלוק פיניקס מאוזנים התומכים באותות קו/מיקרופון עם בקרת רווח אינדיבידואלית.

•ארכיטקטורת ADI SHARC 21489 DSP:מעבד 450 מגה-הרץ SIMD בנקודה צפה בעלת ביצועים גבוהים המטפל באלגוריתמי שמע אינטנסיביים בזמן אמת.

•רזולוציית פרו-אודיו:קצב דגימה דיגיטלי של 24 סיביות / 48 קילו-הרץ המספק המרת אודיו שקופה וטווח דינמי.

• ביטול אקו אקוסטי (AEC):אלגוריתם AEC מואץ בחומרה מבטל משוב אקוסטי והדים קוליים מרוחקים במהלך ועידות וידאו מרוחקות.

• בקרת משוב אוטומטית (AFC):אלגוריתם דינמי של סינון חריצים מזהה ומדכא משוב אקוסטי (יללה) בזמן אמת.

• בקרת רעש אקטיבית (ANC) וערבוב אוטומטי:הפחתת רעשי רקע בשילוב עם ערבוב אוטומטי של שיתוף רווח לניהול ריבוי מיקרופונים.

• EQ ודינמיקה מקיפים:EQ פרמטרי רב-פס (PEQ), EQ גרפי, מסנני High-Pass/Low-Pass, Expander, Compressor, Limiter ושער רעש דינמי.

• ניתוב מטריצה ​​והשהיית ערוץ:הקצאת אותות שרירותית וערבוב על פני 8×8 נקודות צולבות עם השהיה של עד 1,200 אלפיות השנייה לכל ערוץ.

• ממשק USB Class Audio:ממשק שמע USB 1-in/1-out ללא מנהלי התקנים עבור אינטגרציה חלקה עם פלטפורמות Codec soft (Zoom, Microsoft Teams, Webex).

• שילוב GPIO ניתן להגדרה:8 יציאות קלט/פלט למטרות כלליות ניתנות לתכנות עבור לוגיקה של מתגים, אזכור סצנה והשתקות חירום.

• בקרת מערכת גמישה:תמיכה בפקודה דו-כיוונית באמצעות Ethernet, RS232 ו-RS485 עבור מערכות בקרה של צד שלישי ואוטומציה של מעקב מצלמות.

• מארז מתלה 1U:עיצוב מתלה סטנדרטי בגודל 19 אינץ' 1U הניתן להתקנה לפריסה חלקה של מתלה.

עיבוד ליבת DSP

ה-MU-0808 8×8 Digital Audio Matrix מספק ארכיטקטורת מטריצת DSP אינטואיטיבית וגמישה המאפשרת למשלבי מערכות להתאים אישית את שרשראות עיבוד האותות בהתאם לדרישות האקוסטיות הספציפיות של המקום:

• AEC (ביטול הד אקוסטי): ביטול הד ביעילות גבוהה מותאם לשיחות ועידה אינטראקטיביות דופלקס מלא, ומונע משוב מרחוק מרחוק.

• AFC (דיכוי משוב אדפטיבי): זיהוי משוב בזמן אמת וסינון תדר חריץ אדפטיבי לשמירה על רווח מקסימלי של המערכת לפני משוב.

• מיקסר אוטומטי (אלגוריתם שיתוף רווחים): מאזן אוטומטית רווח בין ערוצי מיקרופון פעילים מרובים כדי לשמור על רווח קבוע של המערכת ועל מובנות הדיבור.

• Suite Equalization: מסנני PEQ רב-פס עצמאי, גרפי EQ, High-Pass, Low-Pass ו-All-Pass מסננים לכוונון רמקולים מדויק ותיקון חדר.

• Dynamics Suite: מרחבי קלט/פלט, מדחסים, מגבילים, בקרי טווח דינמי ושערי רעש לניהול מרווח ראש.

• ניתוב ויישור מטריצה: הקצאת נקודות צולבת עם בקרת פאזה, חיתוך רווח ויישור השהיה דיגיטלי של עד 1,200 אלפיות השנייה לכל קו פלט.

בקרה ושילוב מערכות

תוכנן עבור עיצובים מקצועיים של מערכות AV, מטריקס השמע הדיגיטלי MU-0808 8×8 מציע אפשרויות קישוריות וניהול חזקות:

• תוכנת בקרת PC: תוכנת Windows GUI ייעודית מאפשרת תצורה חזותית בזמן אמת של שרשראות DSP, מטריצות ניתוב, עקומות תגובה EQ ומיפוי GPIO על TCP/IP.

• אוטומציה מרכזית: פרוטוקול טורי פתוח באמצעות RS232/RS485 לשילוב עם Crestron, AMX, Extron ומעבדי בקרה אחרים.

• שילוב מעקב אחר מצלמה: פלט פקודה טורית ישיר להפעלת הגדרות קבועות מראש של מצלמת PTZ המבוססות על פעילות פעילה של שער המיקרופון.

• בקרת לוגיקה GPIO: 8 יציאות לוגיות רב-תכליתיות הניתנות להגדרה עבור סגירת מגע חיצוני, פוטנציומטרים פיזיים של נפח, מחווני LED או עקיפות חירום של אזעקת אש.

אפליקציות יעד

• חדרי ישיבות ומרכזי כנסים ארגוניים: חיזוק דיבור בחדות גבוהה ושיחות ועידה בווידאו ללא הד.

• השכלה גבוהה ואולמות הרצאות: ערבוב אוטומטי של ריבוי מיקרופונים, טריגר מעקב מצלמה והפצת מטריצות בחדר.

• מרכזי שליטה וממשלה: עיבוד אודיו מהימנות גבוהה עם עקיפת חירום פיזית של GPIO.

• אודיטוריומים ומרחבי אירועים רב-תכליתיים: הפצת סאונד דינמית ויישור השהיית אזור.

• מערכות AV מסחריות: הפצת מוזיקת ​​רקע מרובת אזורים ומערכות מטריצות החלפה.

מפרט טכני

שאלות נפוצות

שאלה 1: האם ה-FHBAVTEC MU-0808 תומך בביטול הד עבור פלטפורמות ועידות וידאו soft-codec כמו Zoom או Microsoft Teams?

תשובה: כן. ה-MU-0808 8×8 Digital Audio Matrix כולל ביטול אקוסטי אקוסטי (AEC) ייעודי מבוסס חומרה וממשק שמע USB 1-in/1-out משולב. על ידי חיבור ה-MU-0808 למחשב של חדר ישיבות באמצעות USB, המעבד מספק אותות מיקרופון מעובדים ללא הדים ישירות לזום, ל-Microsoft Teams או ל-Webex תוך ביטול הדי דיבור מרחוק ויללות אקוסטיות מקומיות.

ש 2: כיצד מוגדר ה-MU-0808 והאם ניתן לשלב אותו עם מערכות בקרת AV של צד שלישי?

תשובה: ה-MU-0808 מוגדר באמצעות תוכנת שליטה במחשב Windows על Ethernet (TCP/IP), המספקת ממשק חזותי לניתוב אותות, כוונון EQ, עיבוד דינמי וניהול קביעות מראש של סצנה. לאינטגרציה של צד שלישי, היחידה כוללת פרוטוקולי בקרה פתוחים של RS232 ו-RS485, המאפשרים שליטה מלאה באמצעות בקרי מעקב של מצלמות Crestron, Extron, AMX או PTZ.

ש3: אילו פונקציות ניתן להקצות ל-8 יציאות GPIO הניתנות להגדרה?

תשובה: ניתן לתכנת את 8 יציאות הלוגיקה GPIO באופן עצמאי ככניסות או יציאות דיגיטליות. מקרי שימוש נפוצים באינטגרציה כוללים חיבור לחצני לחיצה פיזיים לאחזור סצנה מוגדרת מראש, התממשקות עם מחווני מצב LED, הפעלת השתקות מערכת חירום באמצעות סגירת מגעים של אזעקת אש, או חיבור פוטנציומטרים אנלוגיים לבקרת עוצמת הקול של אזור התלויה על הקיר.

ש 4: האם ה-MU-0808 מספק כוח פאנטום עבור מיקרופונים מעבים, וכיצד מותאם את ההגבר?

תשובה: כן. כל 8 הכניסות האנלוגיות כוללות מתח פנטום +48V הניתנות להחלפה בנפרד דרך תוכנת הבקרה, מה שהופך אותה לתואמת מלאה למיקרופונים מקצועיים של מעבה וגבולות. הגבר קדם-מגבר קלט מתכוונן מ-0 ל-+48 dBu בתוכנה כדי להתאים למקורות שונים ברמת המיקרופון והקו.
