תיאור מוצר

ה- DWP22X הוא ממשק דנטה קומפקטי שממיר שתי כניסות אנלוגיות (מיקרופון/קו) לדנטה ושני ערוצי דנטה ליציאות XLR מאוזנות. כל קלט כולל רווח מתכוונן (-20dB ל- +20dB), כוח פנטום 48V הניתן להחלפה, ונוריות LED/קליפ. עם המרה ברזולוציה גבוהה של 24 סיביות, היא מבטיחה איכות שמע בתולי. היחידה תומכת הן בכוח POE והן בכוח 24V DC, עם נוריות LED קדמיות למצב סנכרון כוח וסנכרון רשת.

מדוע לבחור במוצר שלנו?

1. חברה חדשנית

AUDIO FHB מונע על ידי חדשנות. אנו מפתחים ברציפות טכנולוגיות חדשות המספקות שיטות לחיסכון בזמן המועילות לך ולרשת הסוחרים שלנו. הפתרונות החדשניים שלנו מתמקדים במקרי שימוש יומיומיים וכיצד המוצרים שלנו יכולים לקצץ את זמני ההתקנה, להפחית את דרישות התחזוקה, להגביר את הפרודוקטיביות ולספק לך אמינות ארוכת טווח.

2. קו מוצרים רחב ועמוק

אנו מספקים למעלה מ -200 מוצרי שמע ווידאו, כמו גם סדרה של מוצרי דנטה, כמו מעבד אותות דנטה, מכונת ממשק דנטה, לוח Bluetooth של Dante, מיקרופון דנטה ודאנט רמקול וכו '...

צוות התמיכה המוביל בתעשייה שלנו מקל עליכם לבחור את המוצר המתאים ולספק את פתרונות המערכת הנכונים.

3. שירות מקצועי ומהיר

שירותים מקוונים 24 שעות כדי לספק הצעות ופתרונות ללקוח.

תמיכה טכנית לאחר מכירות /תחזוקת מוצר

הוראות חיווט/התקנה/ניפוי באגים

פתרונות OEM/ODM

מעצבי מערכות מקצועיים שיסייעו בבחירת מוצרים ועיצוב מערכות כדי לענות על הצרכים הספציפיים שלך.

תכונות עיקריות:

ה- DWP22X מספק ממשק דנטה לשתי כניסות / יציאות

• עם שני ערוצי אודיו Standard Mic או Line Standar

• מיקרופון/קו ניתן לבחירה בכל קלט

• רווח מיקרופון/קו מתכוונן מ- -20 dB ל- +20dB עבור כל ערוץ קלט

• כוח פנטום 48V הניתן להחלפה על כל כניסה למיקרופון של הקבלן

• כל אות קלט שמע/נורית קליפ בלוח הקדמי

• שני רמת קו פלט אודיו מאוזנת של XLR מרשת דנטה

• שני ערוצי פלט בלוח האחורי (המתאימים לשני יציאות XLR)

• רזולוציה גבוהה 24 סיביות ממירה אנלוגית לדיגיטלית ודיגיטלית לאנלוגית

• נוריות LED מצביעות על הסטטוס לסנכרון כוח וסנכרון רשת בלוח הקדמי

• מופעל על ידי אספקת חשמל חיצונית 24VDC או POE

• פעולה רגילה עם POE מאפשרת מתג רשת

מפרט מוצר

רשת דנטה ליציאות קו /מיקרופון
תפוקות	Xlrx2, 5p חסימת מסוף ניתנת
רמת פלט	-10 DBU נומינלי (קו) -10 DBU נומינלי (מיקרופון)
רמת פלט	+10 DBU מקסימום
מתח יציאה	+20DBU (@ 0DB רווח פלט)
עכבת פלט	150 Ω מאוזן; 75 Ω לא מאוזן
תגובת תדר	20 הרץ עד 20 קילו הרץ (± 0.5 dB)
THD+n	<0.1%
רַעַשׁ	<-75 dB
CMRR	> 65 dB (50 הרץ עד 120 הרץ)
כניסות מיקרופון/קו לרשת דנטה
כניסות מיקרופון
תשומות	Xlr x 2
לְהַשִׂיג	מיקרופון הקבל: 40 dB
מיקרופון דינמי:	60 dB
רמת קלט עבור +4 DBU	-36 DBU (הקבל) -56 DBU (דינמי) -36 DBU (מקסימום)
עכבת קלט	40 אה
כוח פנטום	48 V.
תגובת תדר	20 הרץ עד 20 קילו הרץ (± 0.5 dB)
THD+n	<0.1%
רעש מתחת +4 DBU:	<-70 dB
CMRR	> 70 dB (50 הרץ עד 120 הרץ)
Crosstalk	<85 dB (20 הרץ עד 20 קילו הרץ
כניסות קו
תשומות	Xlr x 2
רמת קלט עבור +4 DBU	+4 dbu (מאוזן); -10 dbv (לא מאוזן)
עכבת קלט	> 40 אה
תגובת תדר	20 הרץ עד 20 קילו הרץ (± 0.5 dB)
THD+n	<0.1%
רעש מתחת +4 dbu	<-75 dB
CMRR	> 60 dB (50 הרץ עד 120 הרץ)
Crosstalk	<75 dB (1 קילו הרץ, כל קו לכל ערוץ מיקרופון כלשהו), <70 dB (20 הרץ עד 20 קילו הרץ)
ערוץ דנטה
משדרים/מקלטים	2/2
קצב שידור	100 מגהביט לשנייה
הַחְלָטָה	16/24/32 סיביות
קצב דגימה	44.1 קילו הרץ, 48 קילו הרץ.
ממשק דנטה	RJ45 ג'ק
חיבורי חשמל	מסוף יורו 2 סיכות, ג'ק כוח
דרישות כוח	24 VDC @ 180 mA פלוס עומסי פנטום מחוברים, או POE
מידות	116 מ"מ (W) × 114.5 מ"מ (H) × 53.1 מ"מ (D) - DWP22X -US
מידות	87 מ"מ (W) × 87.5 מ"מ (H) × 53.1 מ"מ (D) - DWP22X -EU
משקל: 0.29 ק"ג-DWP22X-US	0.29 ק"ג-DWP22X-US 0.28 ק"ג-DWP22X-EU

יישום מוצר

ממשק 2CH Dante ממשק 2 מיקרופון/קו כניסות X 2 פלט ממשק פלטים מושלם ליישומי שמע מקצועיים, כגון חדרי ישיבות, הגדרות סאונד חי, אולפני שידור, ומערכות AV מותקנות, בהן נדרשים המרה של דנט-לאנלוג ואנלוגי לאנלוגי-לא-דנטה בגורם קומפקטי נטול מתלה. העיצוב המותקן על הקיר מאפשר שילוב נקי ויעיל בסביבות שונות תוך שמירה על ביצועי שמע באיכות גבוהה.

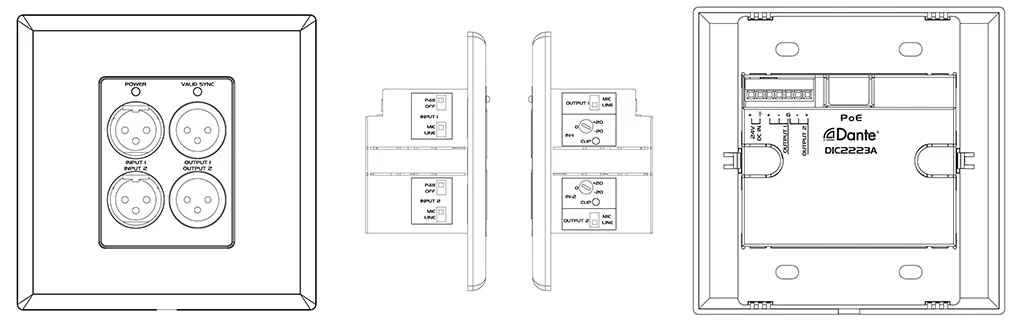

פעולת מוצר

Dante Interface With Mic Line 2 Inputs X 2 Outputs

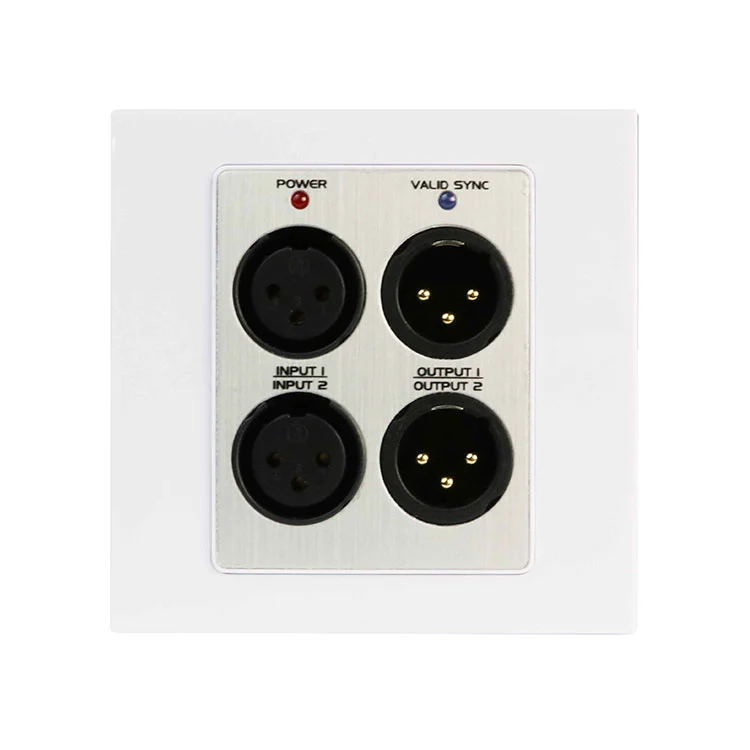

1. שתי כניסות XLR, קבל את אות שמע של מיקרופון או קו.

2. שני יציאות XLR, הניתנות לבחירה עבור אות שמע של מיקרופון או קו.

3. מחוון LED כוח.

4. LED סנכרון מציין את הסטטוס של רשת דנטה.

5. בורר קלט

קַו:מקבל מקור קו מאוזן או לא מאוזן.

מיקרופון:מקבל את האות של מיקרופון דינאמי או הקבל.

48V:מספק כוח פנטום 48 וולט בעת חיבור מיקרופון Ondenser.

6. בורר פלט:T הפלטים לקו או ל- MIC עם טווח רווחים שונה.

7. בקרות רווח קלט:התאם את רמת הרווח של אות הקלט בערוץ הקלט ACH.

8. נורית קליפ אות בכל ערוץ קלט

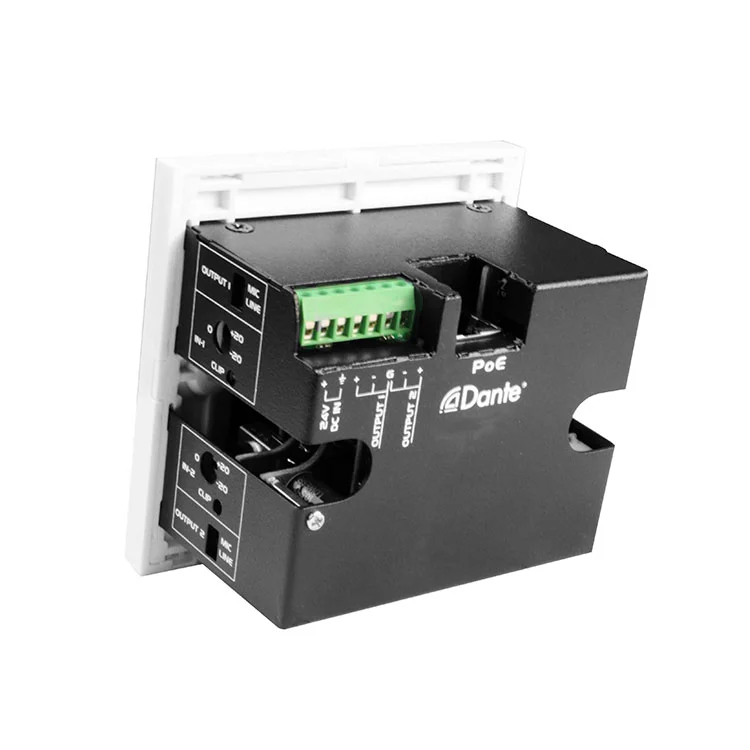

9. תפוקות מסוף יורו:

ממיר שני ערוצי דנטה ליציאות קו אנלוגיות. שתי היציאות הללו מקבילות לפלטים n קדמי.

10. נמל RJ45:שימוש ב- CAT5 מסוגל להתחבר לרשת דנטה.

פֶּתֶק:בעת שימוש במתג רשת מופעל של POE, ניתן להפעיל את DWP22X ולהפעיל את הפעולה מ- POE.

11. כוח:חבר DC 24V ל- 2P חסימת מסוף או שקע קלט DC. הערה: אם DC 24V ו- POE נמצאים שניהם ל- DWP22X, היחידה תפעל מ- DC 24V. וכאשר DC 24V הסיר, הכוח יעבור אוטומטית ל- POE Power.
